วิธีการทำงานของปั๊ม Self-Priming: ขั้นตอนการสตาร์ท เวลาในการรองพื้น และการแก้ไขข้อผิดพลาด

ปั๊ม Self-Priming เคลื่อนอากาศออกจากท่อดูดได้อย่างไร

ปั๊มดูดน้ำอัตโนมัติแบบไม่มีซีลรุ่น WFB ซึ่งยกน้ำจากบ่อลึก 4 ม. โดยปกติจะไหลเต็มที่ภายใน 45 ถึง 90 วินาที หากแรงดันคายประจุยังคงคงที่หลังจากผ่านไปสามนาที ให้หยุดมอเตอร์ ปั๊มที่คอยไล่ตามอากาศที่รั่วไหลจะร้อนขึ้น ชิ้นส่วนที่หมุนได้สึกหรอและยังคงไม่ได้ส่งอะไรเลย และสาเหตุส่วนใหญ่อยู่ที่ด้านดูดในกรณีส่วนใหญ่

เหตุผลที่ฝ่ายดูดมีอำนาจเหนือกว่านั้นเป็นเรื่องง่าย ปั๊ม self-priming ไม่ใช่ปั๊มสุญญากาศ ไม่มีอุปกรณ์จัดการอากาศแยกต่างหากติดตั้งอยู่ข้างๆ โดยจะใช้ของเหลวที่มีอยู่แล้วภายในตัวเครื่องเพื่อดึงอากาศออกจากท่อดูดซ้ำๆ อะไรก็ตามที่ปล่อยให้อากาศไหลกลับเข้าไป หรือลดปริมาตรของของเหลวที่มีอยู่สำหรับการผ่านนั้น จะทำให้กระบวนการช้าลงหรือหยุดโดยสิ้นเชิง

ภายในเคสมีช่องรองพื้นขนาดใหญ่ที่ล้อมรอบและอยู่เหนือใบพัด ก่อนสตาร์ทครั้งแรก ห้องนั้นจะต้องเติมของเหลวผ่านปลั๊กรองพื้นจนกว่าจะถึงระดับที่ทำเครื่องหมายไว้หรือล้น ของเหลวที่เก็บไว้นั้นเป็นเครื่องมือเดียวที่ปั๊มมีสำหรับการเคลื่อนย้ายอากาศ

เมื่อมอเตอร์สตาร์ท ใบพัดจะพ่นของเหลวที่เก็บไว้ออกไปด้านนอก ความดันที่ตาใบพัดจะลดลงต่ำกว่าความดันบรรยากาศ ดังนั้นอากาศจากท่อดูดจึงถูกดูดเข้าไปและผสมกับของเหลว ส่วนผสมจะถูกผลักเข้าไปในห้องแยกที่ด้านระบาย ซึ่งจะช้าลง อากาศจะแยกตัวและระบายออกผ่านจุดต่อระบาย และของเหลวจะหยดกลับไปที่ตาใบพัดเพื่อถูกโยนอีกครั้ง การผ่านแต่ละครั้งจะลบส่วนหนึ่งของคอลัมน์อากาศในท่อดูด เมื่อท่อเต็มไปด้วยของเหลว การรองพื้นจะเสร็จสมบูรณ์และแรงดันระบายจะไต่ขึ้นไปยังจุดปฏิบัติหน้าที่

วงจรนั้นอธิบายสามสิ่งที่ผู้ปฏิบัติงานมักจะผิดพลาด เวลาในการรองพื้นจะแปรผันตามปริมาตรอากาศที่ต้องกำจัดออก ซึ่งเป็นเหตุผลว่าทำไมสายดูดที่ยาวหรือใหญ่เกินไปจึงใช้เวลานานกว่าสายดูดโดยตรงแบบสั้น อากาศรั่วเล็กน้อยซึ่งไม่เคยแสดงออกมาในการทดสอบแรงดันอาจใช้เวลานานถึงหนึ่งนาทีหรือมากกว่านั้น เนื่องจากปั๊มจะเติมท่อเดิมต่อไป และระดับของเหลวในเคสมีความสำคัญพอๆ กับชิ้นส่วนกลไกใดๆ เนื่องจากเคสที่เติมไว้ครึ่งหนึ่งจะมีรอบการพิมพ์ต่อนาทีน้อยกว่า

การออกแบบที่ไม่มีการปิดผนึกช่วยขจัดปัญหาที่ใหญ่ที่สุดแหล่งหนึ่ง ใน WFB และปั๊ม self-priming แบบไม่ปิดผนึกที่คล้ายกัน เพลาจะไม่ผ่านผนังท่อบนซีลแบบหมุน ดังนั้นจึงไม่มีหน้าซีลเชิงกลที่จะให้คะแนน ไม่มีต่อมน้ำหยด และไม่มีช่องซีลเพื่อให้อากาศไหลออก สำหรับปั๊มที่ใช้แมคคานิคอลซีล ซีลนั้นเป็นชิ้นส่วนที่สึกหรอตามปกติและจะกลายเป็นทางเดินอากาศทันทีที่ผิวหน้าสึกหรอ

ความแตกต่างจะปรากฏเมื่อเริ่มใช้งาน ที่ ปั๊ม self-priming อัตโนมัติแบบไม่ปิดผนึก กลุ่มผลิตภัณฑ์ถูกสร้างขึ้นเพื่อหน้าที่ซึ่งมีสายดูดยาว ปั๊มตั้งอยู่เหนือพื้นผิวของเหลว และไม่มีใครพร้อมที่จะชาร์จท่อใหม่ทุกๆ กะ

ประสิทธิภาพการรองพื้นสามารถวัดได้ และควรเขียนตัวเลขลงในบันทึกการทดสอบการเดินเครื่อง ตารางด้านล่างแสดงช่วงที่สมจริงสำหรับน้ำใสที่อุณหภูมิ 20 องศาเซลเซียส โดยท่อชาร์จอยู่ที่ระดับที่ทำเครื่องหมายไว้และสายดูดใหญ่กว่าทางเข้าปั๊มหนึ่งขนาด

การตรวจสอบก่อนสตาร์ทเพื่อตัดสินใจว่าปั๊มจะวิ่งหรือไม่

ความล้มเหลวในการรองพื้นส่วนใหญ่เกิดขึ้นก่อนเปิดมอเตอร์ การตรวจสอบหกครั้งใช้เวลาประมาณสิบนาทีและลบส่วนใหญ่ออก

WFB ซีรี่ส์ปั๊มรองพื้นแบบไม่ต้องซีล ซีรีส์ปั๊มสูบน้ำในตัวแบบไม่ต้องซีลสำหรับงานบำบัดสารเคมี เทศบาล และน้ำ การออกแบบที่ไม่มีซีลช่วยลดความเสี่ยงในการรั่วซึมเมื่อทำการรองพื้นและบำรุงรักษา ดูผลิตภัณฑ์ →

การตรวจสอบสองรายการเหล่านี้สมควรได้รับการติดตั้งถาวรในกิจวัตรของผู้ปฏิบัติงาน: ระดับปลอกและความแน่นหนาของสายดูด ระหว่างนั้นทั้งคู่จะคำนึงถึงการโทรจำนวนมากที่เริ่มต้นด้วยปั๊มที่ไม่สามารถยกน้ำได้

ลำดับการเริ่มต้นทีละขั้นตอน

ขั้นตอนด้านล่างเหมาะสมกับปั๊มสูบน้ำอัตโนมัติแนวนอนบนบ่อเปียกที่มีวาล์วแบบเท้าเหยียบ ซึ่งครอบคลุมหน้าที่การระบายน้ำ การถ่ายเท และน้ำเสียส่วนใหญ่ การติดตั้งแบบแนวตั้งและแบบเพลายาวเป็นไปตามตรรกะเดียวกันโดยมีการจัดเรียงวาล์วต่างกัน

1. ยืนยันว่าปั๊มชาร์จถึงระดับที่ทำเครื่องหมายไว้ หากท่อระบายออกตั้งแต่การใช้งานครั้งล่าสุด ให้เติมอีกครั้งผ่านปลั๊กรองพื้น
2. เปิดวาล์วดูดจนสุดแล้วเปิดทิ้งไว้ การควบคุมด้านดูดของปั๊มแบบ self-priming จะทำให้เกิดโพรงอากาศและทำให้วงจรการกำจัดอากาศช้าลง
3. ตั้งวาล์วปล่อยหนึ่งในสี่เป็นหนึ่งในสามเปิด อากาศออกจากเคสได้ง่ายขึ้นเมื่อมีแรงดันต้านต่ำ
4. ตรวจสอบว่าท่อจ่ายของเหลวไม่ได้เต็มไปด้วยของเหลวภายใต้แรงดันจากแหล่งอื่น การปล่อยแรงดันสามารถดันน้ำกลับเข้าไปในท่อและทำให้น้ำท่วมห้องรองพื้น
5. สตาร์ทมอเตอร์และดูแอมป์มิเตอร์แทนท่อ ในระหว่างการจัดการอากาศ กระแสไฟจะอยู่ใกล้ไม่มีโหลด เมื่อของเหลวมาถึงก็จะปีนขึ้นไปที่จุดปฏิบัติหน้าที่
6. ฟังการเปลี่ยนแปลงในบันทึก ส่วนผสมระหว่างอากาศกับของเหลวทำให้เกิดเสียงที่ดังพลุ่งพล่าน และจะนิ่งและเงียบเมื่ออากาศครั้งสุดท้ายออกไป
7. ดูเกจวัดแรงดันจำหน่าย ควรเริ่มปีนขึ้นไปภายในหน้าต่างรองพื้นที่คาดหวังจากตารางด้านบน
8. หากไม่มีแรงดันเพิ่มขึ้นภายในสามถึงห้านาที ให้หยุดมอเตอร์และตรวจสอบ การทำงานต่อเนื่องโดยไม่มีการไหลของของเหลวจะทำให้เคสร้อนและทำให้ซีล ตลับลูกปืน และแหวนสึกหรอเสียหาย
9. เมื่อการไหลเกิดขึ้นแล้ว ให้เปิดวาล์วระบายอย่างช้าๆ ไปยังจุดทำงาน ตั้งค่าการไหลด้วยวาล์วระบาย ห้ามใช้วาล์วดูด
10. บันทึกสุญญากาศในการดูด แรงดันจ่าย และกระแสไฟฟ้าของมอเตอร์ที่จุดทำงาน เปรียบเทียบกับเส้นโค้งที่เผยแพร่สำหรับรุ่นปั๊ม
11. ตรวจสอบบริเวณซีลและต่อม แมคคานิคอลซีลไม่ควรมองเห็นกระแสน้ำ และต่อมที่อัดแน่นควรหยดอย่างช้าๆ และสม่ำเสมอ แทนที่จะปล่อยให้แห้ง
12. หลังจากการวิ่งอย่างมั่นคงเป็นเวลาสามสิบนาที ให้ตรวจสอบอุณหภูมิตัวเรือนแบริ่งด้วยมือหรือด้วยเทอร์โมมิเตอร์แบบสัมผัส และฟังการสั่นสะเทือนหรือเสียงรบกวนใหม่

สิ่งที่ดูเหมือนปกติบนเกจ

บันทึกการทดสอบการใช้งานจะมีประโยชน์ก็ต่อเมื่อผู้ปฏิบัติงานรู้ว่าค่าที่อ่านได้บ่งชี้การทำงานที่ดีเท่านั้น สำหรับปั๊มที่ยกน้ำสะอาดสูง 4 เมตรที่จุดออกแบบ รูปแบบต่อไปนี้เป็นเรื่องปกติ

• เกจวัดสุญญากาศดูด: ค่าที่คงที่ระหว่าง 0.02 ถึง 0.05 MPa โดยไม่มีความผันผวนอย่างรวดเร็ว มาตรวัดที่แกว่งอย่างแรงบ่งบอกว่าปั๊มกำลังดึงกระสุนอากาศ
• เกจวัดแรงดันคายประจุ: คงที่ที่หรือใกล้กับแรงดันที่ออกแบบ โดยจะลดลงเล็กน้อยเมื่อการไหลเพิ่มขึ้นผ่านวาล์วระบายที่เปิดอยู่
• แอมมิเตอร์: ที่หรือต่ำกว่ากระแสโหลดเต็มแผ่นป้าย มีความเสถียรเมื่อทำการรองพื้นเสร็จแล้ว การอ่านค่าที่ไต่ขึ้นอย่างช้าๆ ระหว่างการวิ่งมักจะหมายความว่าของเหลวกำลังร้อนขึ้นหรือมีการคายประจุมากเกินไป
• การไหล: ภายในบวกหรือลบสิบเปอร์เซ็นต์ของตัวเลขการออกแบบเมื่อวัดที่จุดปฏิบัติหน้าที่
• เสียงและการสั่นสะเทือน: สม่ำเสมอ โดยปราศจากเสียงแตกที่บ่งบอกถึงการเกิดโพรงอากาศ หรือการกระแทกเป็นจังหวะที่บ่งบอกถึงปัญหาตลับลูกปืนหรือการจัดตำแหน่ง
• พื้นที่ปิดผนึก: แห้งบนซีลเชิงกล หรือหยดควบคุมบนต่อมที่อัดแน่น

การเบี่ยงเบนไปจากรูปแบบดังกล่าวถือเป็นคำเตือนแรกสุดที่ปั๊มแบบ self-priming ให้ สุญญากาศที่เพิ่มขึ้นโดยมีแรงดันระบายลดลงจะชี้ไปที่ตัวกรองที่อุดตันหรือวาล์วดูดที่ปิดบางส่วน สุญญากาศที่ตกลงมาโดยมีแรงดันจ่ายไม่เปลี่ยนแปลงมักจะหมายความว่าระดับแหล่งดูดลดลง และปั๊มเริ่มดูดอากาศ กระแสที่เพิ่มขึ้นโดยมีจุดไหลไม่เปลี่ยนแปลงเนื่องจากการลากเชิงกลหรือความหนืดของของเหลวสูงกว่าที่เลือกไว้สำหรับปั๊ม

เหตุใดเวลาในการรองพื้นจึงเลื่อนลอยไปหลังจากการว่าจ้าง

ปั๊มที่เดินเครื่องได้ภายใน 60 วินาทีระหว่างการทดสอบเดินเครื่องและตอนนี้ใช้เวลาสี่นาที ยังไม่ได้เปลี่ยนการออกแบบ มีบางอย่างในระบบมีการเปลี่ยนแปลง แผนภูมิด้านล่างแสดงการมีส่วนร่วมโดยสัมพันธ์ของสาเหตุปกติ โดยวัดจากการยกสูง 4 ม. พร้อมปริมาตรการดูด 22 ลิตร

การจัดอันดับมีความสม่ำเสมอในการติดตั้ง และเป็นเหตุผลที่ต้องมีการตรวจสอบท่อดูดก่อนใบพัด การรั่วไหลที่ปะเก็นไม่มีค่าใช้จ่ายในการแก้ไขและทำให้เกิดความล่าช้ามากกว่าใบพัดที่สึกหรอ อย่างไรก็ตาม การสึกหรอภายในมีความสำคัญ และมันเปลี่ยนรูปร่างของเส้นโค้งมากกว่าจุดเริ่มต้น: ปั๊มที่มีระยะห่างของแหวนสึกหรอแบบเปิดจะสูญเสียทั้งความเร็วรองพื้นและส่วนหัวสูงสุด

ปัจจัยที่ส่งผลต่อเวลาในการเตรียมน้ำโดยละเอียด รวมถึงอุณหภูมิและรูปทรงของท่อ จะกล่าวถึงในหมายเหตุนี้ ปัจจัยที่ส่งผลต่อระยะเวลาในการรองพื้น ซึ่งควรค่าแก่การอ่านควบคู่ไปกับบันทึกการว่าจ้าง

ตารางข้อบกพร่อง: อาการ สาเหตุที่เป็นไปได้ การดำเนินการแก้ไข

การวินิจฉัยภาคสนามจะทำงานได้ดีที่สุดเมื่ออาการตรงกับสาเหตุที่น่าจะเป็นไปได้มากที่สุด ก่อนที่จะถอดชิ้นส่วนใดๆ ออก ตารางด้านล่างนี้ครอบคลุมถึงข้อบกพร่องที่รายงานบ่อยที่สุดในการติดตั้งแบบ self-priming

ซองปฏิบัติการ: การทำงานแบบแห้ง ของแข็ง อุณหภูมิ และความหนืด

ความสามารถในการรองพื้นตัวเองและความทนทานต่อการทำงานขณะแห้งเป็นคุณสมบัติสองประการที่แตกต่างกัน และทำให้เกิดความสับสนซึ่งมีราคาแพง ปั๊มที่ดึงไพรม์ของตัวเองยังคงต้องการของเหลวภายในท่อเพื่อทำให้เย็นและหล่อลื่นชิ้นส่วนที่หมุนอยู่ การทำงานแบบใช้ลมอย่างเดียวสิบถึงหกสิบวินาทีในระหว่างรอบการรองพื้นปกตินั้นไม่เป็นอันตราย สิบนาทีมันไม่ใช่

ในกรณีที่กระบวนการไม่สามารถรับประกันของเหลวได้ที่จุดดูด มีสองทางเลือกที่ทำงานได้อย่างน่าเชื่อถือ ประการแรกคือการควบคุมระดับของเหลวที่หยุดมอเตอร์ก่อนที่บ่อจะเทออก โดยใช้สวิตช์ลูกลอยหรืออิเล็กโทรดที่ต่อเข้ากับสตาร์ทเตอร์ อย่างที่สองคือการออกแบบที่ทนทานต่อการทำงานแบบแห้งเป็นระยะๆ ซึ่งเป็นเหตุผลหนึ่งที่โครงสร้าง WFB แบบไร้ซีลเป็นเรื่องปกติในการระบายน้ำและการบริการน้ำทิ้ง: เนื่องจากไม่มีหน้าผนึกหมุนให้คะแนน โหมดความล้มเหลวภายใต้การทำงานแบบแห้งสั้นๆ จึงมีความรุนแรงน้อยกว่ามาก

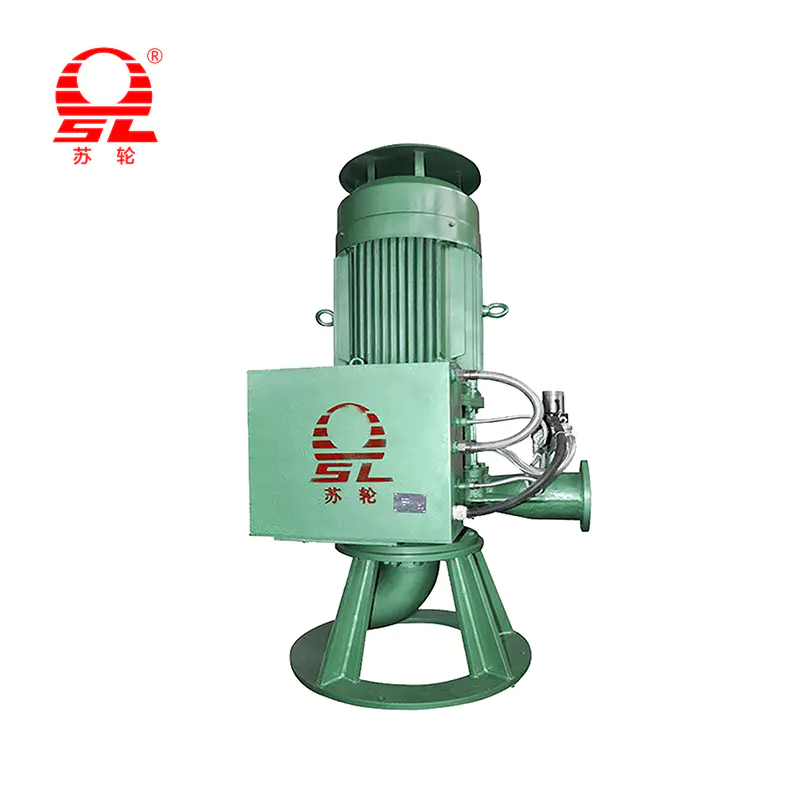

GJB ปั๊มรองพื้นอัตโนมัติประสิทธิภาพสูง ปั๊ม self-priming อัตโนมัติพร้อมการควบคุมอัจฉริยะและโครงสร้างแนวตั้งขนาดกะทัดรัด เหมาะสำหรับงานด้านเคมี ยา น้ำเสีย และการชลประทานด้วยวัสดุหลากหลาย ดูผลิตภัณฑ์ →

การจัดการของแข็งเป็นคำถามคัดเลือกแยกต่างหาก ปั๊มดูดด้วยตัวเองสำหรับถังขยะจะส่งผ่านทรงกลมตั้งแต่ประมาณ 25 มม. ถึง 76 มม. ขึ้นอยู่กับรุ่นและประเภทของใบพัด และตัวกรองบนสายดูดจะต้องหยาบพอที่จะไม่ทำให้ของแข็งชนิดเดียวกันตาบอด ในส่วนของสารละลาย วัสดุของใบพัดและระยะห่างระหว่างใบพัดและแผ่นสึกหรอจะกำหนดอายุการใช้งานมากกว่าขนาดของปั๊ม

• ความหนืด: ปั๊มหอยโข่ง self-priming ทำงานได้ดีที่สุดที่ต่ำกว่าประมาณ 100 cSt นอกเหนือจากนั้น การไหลและส่วนหัวจะหลุดออกไปอย่างรวดเร็ว และปั๊มดิสเพลสเมนต์เชิงบวกมักจะเป็นคำตอบที่ดีกว่า
• อุณหภูมิ: เคสมาตรฐานเหมาะกับของเหลวที่มีอุณหภูมิสูงถึงประมาณ 80 องศาเซลเซียส นอกเหนือจากนั้น ให้ระบุแบริ่งที่มีอุณหภูมิสูง ปะเก็นที่เหมาะสม และซีลที่เข้ากันได้กับของเหลว และคาดว่าเวลาในการรองพื้นจะนานขึ้นเมื่อความดันไอเพิ่มขึ้น
• การจุ่มใต้น้ำ: รักษาของเหลวที่มีเส้นผ่านศูนย์กลางท่ออย่างน้อยหนึ่งครึ่งครึ่งไว้เหนือช่องดูดเพื่อป้องกันไม่ให้กระแสน้ำวนก่อตัวและดึงอากาศลงมา
• หัวดูดสุทธิบวก: รักษาระยะขอบให้สูงกว่าค่าที่ต้องการอย่างน้อย 0.5 ม. และให้มากขึ้นกับของเหลวร้อน
• รอบการทำงาน: การทำงานต่อเนื่องเป็นเรื่องปกติ การสตาร์ท-หยุดบ่อยครั้งจะเน้นที่มอเตอร์และซีล ดังนั้นขนาดถังควบคุมที่ให้การสตาร์ทอย่างน้อยสี่ครั้งต่อชั่วโมงเป็นอย่างน้อย

ปิดเครื่อง สแตนด์บาย และรีสตาร์ท

หยุดปั๊มระบบ self-priming ในลักษณะเดียวกันทุกครั้ง เนื่องจากการหยุดทำงานที่ไม่สอดคล้องกันจะทำให้การรีสตาร์ทสั้นๆ กลายเป็นวงจรการจ่ายน้ำเต็ม

1. ปิดวาล์วระบายอย่างช้าๆ เพื่อลดการไหลโดยไม่สร้างแรงดันไฟกระชากในท่อ
2. หยุดมอเตอร์และปล่อยให้ปั๊มเคลื่อนตัวลง อย่ารีสตาร์ทภายในสามสิบวินาที ของเหลวในปลอกต้องชำระให้หมด
3. เปิดวาล์วดูดทิ้งไว้หากปั๊มต้องรีสตาร์ทเร็วๆ นี้ เพื่อให้ปลอกและท่อดูดยังคงท่วมอยู่
4. สำหรับการสแตนด์บายที่ยาวนานขึ้น ให้แยกการจ่ายออกด้วยวาล์วกันกลับ เก็บประจุไว้ที่ปลอก และหมุนเพลาด้วยมือทุกๆ สองสัปดาห์ หากปั๊มไม่ได้ใช้งานและของเหลวมีแนวโน้มว่าจะตกตะกอน
5. ระบายท่อ ตัวเรือนซีล และเสื้อระบายความร้อนใดๆ ก่อนอากาศจะเย็นจัด ของเหลวที่ติดอยู่ซึ่งขยายออกไปภายในเคสอาจทำให้แตกได้
6. ในส่วนของน้ำเสีย ให้ล้างท่อหลังจากปิดเครื่อง หากของเหลวมีแนวโน้มที่จะสะสมของแข็ง และทำความสะอาดตัวกรองไปพร้อมๆ กัน

การรีสตาร์ทหลังจากไม่ได้ใช้งานเป็นเวลานานสมควรได้รับกิจวัตรของตัวเอง หมุนเพลาด้วยมือเพื่อยืนยันว่าไม่มีอะไรติดขัด ตรวจสอบว่าท่อยังมีการชาร์จอยู่ ยืนยันว่าวาล์วระบายอยู่ในตำแหน่งรองพื้น จากนั้นให้ถือว่าสตาร์ทเป็นการสตาร์ทครั้งแรก หากปั๊มไม่มีการใช้งานเป็นเวลาหลายเดือน ให้คาดหวังเวลาในการรองพื้นนานขึ้นในการเดินครั้งแรกและดูแอมป์มิเตอร์ให้ใกล้กว่าปกติ

ช่วงเวลาการบำรุงรักษาที่ทำให้การรองพื้นเชื่อถือได้

ปั๊มแบบ self-priming ไม่ค่อยทำงานล้มเหลวกะทันหัน โดยจะสูญเสียประสิทธิภาพไปทีละน้อย และจะมองเห็นการเพิ่มขึ้นได้ในการตรวจสอบตามปกติ

การวัดสองครั้งมีค่ามากกว่าการตรวจสอบด้วยสายตาใดๆ ระยะห่างของวงแหวนสวม ซึ่งถ่ายด้วยฟีลเลอร์เกจผ่านช่องดูด จะบอกคุณว่าปั๊มยังคงสร้างสุญญากาศที่จำเป็นในการรองพื้นอย่างรวดเร็วได้หรือไม่ แนวโน้มการสั่นสะเทือนของแบริ่งจะบอกคุณว่าปัญหาทางกลกำลังเกิดขึ้นหลายสัปดาห์ก่อนที่จะพังหรือไม่ ทั้งสองรายการนั้นรวดเร็วและทั้งสองรายการอยู่ในบันทึกที่เป็นลายลักษณ์อักษร

การระบุปั๊มแบบ Self-Priming สำหรับสภาวะการทำงานจริง

เอกสารข้อมูลจำเพาะคือส่วนที่ป้องกันหรือสร้างปัญหาการทำงานส่วนใหญ่ ปั๊มที่เลือกตามการไหลและส่วนหัวเพียงอย่างเดียวจะทำการสูบลมได้ไม่ดีและสึกหรออย่างรวดเร็ว หากสภาวะการดูดและคุณสมบัติของของไหลเว้นว่างไว้

• การไหลและหัวรวมที่จุดปฏิบัติหน้าที่ ไม่ใช่จุดสูงสุดของเส้นโค้ง
• การยกการดูดจริงจากพื้นผิวของเหลวไปยังเส้นกึ่งกลางปั๊ม บวกกับความยาวและเส้นผ่านศูนย์กลางของท่อดูด
• ข้อมูลของไหล: ความถ่วงจำเพาะ ความหนืด อุณหภูมิ pH ขนาดของแข็งและความเข้มข้น และดูว่าของเหลวมีแนวโน้มที่จะเกิดฟองหรือไม่
• วัสดุก่อสร้าง: เหล็กหล่อสำหรับน้ำที่เป็นกลาง เกรดสแตนเลสหรือโลหะผสมสำหรับงานเคมีและงานเกลือ วัสดุชุบแข็งสำหรับสารละลายที่มีฤทธิ์กัดกร่อน
• วิธีการปิดผนึก: ผนึกเชิงกลที่มีการชะล้างที่ถูกต้อง หรือมีโครงสร้างแบบไร้ผนึกสำหรับงานที่มีความเสี่ยงสูงที่อากาศเข้าหรือแห้ง
• ข้อมูลมอเตอร์: กำลังไฟฟ้าที่มีอัตราค่าบริการที่เหมาะสม แรงดันไฟฟ้า พิกัดของกรอบหุ้ม และระดับฉนวน พร้อมโครงสร้างป้องกันการระเบิดตามที่สภาพแวดล้อมต้องการ
• การควบคุมและการป้องกัน: การควบคุมระดับลูกลอยหรืออิเล็กโทรด การป้องกันการทำงานแบบแห้ง และไดรฟ์ความถี่แปรผัน หากหน้าที่แตกต่างกันไปในแต่ละวัน

GZB ซีรีส์ปั๊มรองพื้นในตัวประสิทธิภาพสูง ปั๊มสูบลมในตัวแบบประหยัดพลังงานพร้อมซีลการไหลของอากาศแบบเขาวงกตและไม่มีการสึกหรอของซีลเชิงกล สำหรับการถ่ายโอนสารเคมี การบำบัดน้ำเสีย การระบายน้ำในเหมือง และการชลประทาน ดูผลิตภัณฑ์ →

คำถามด้านพลังงานยังอยู่ในข้อกำหนดด้วย ปั๊มระบบ self-priming ที่ทำงานได้ดีทางด้านขวาของจุดประสิทธิภาพที่ดีที่สุดจะสิ้นเปลืองพลังงานมากขึ้นสำหรับการไหลเท่าเดิม และทำให้แบริ่งรับภาระหนักขึ้น การตัดใบพัดหรือการเปลี่ยนความเร็วด้วยไดรฟ์มักจะช่วยฟื้นฟูความแตกต่างภายในหนึ่งปี โดยเฉพาะอย่างยิ่งหน้าที่การทำความเย็น การถ่ายเท และการระบายน้ำที่ทำงานอย่างต่อเนื่อง

การทดสอบจากโรงงานช่วยขจัดปัญหาการรองพื้นก่อนส่งมอบได้อย่างไร

พฤติกรรมการรองพื้นสามารถวัดได้บนแท่นทดสอบ และปั๊มที่ผ่านการทดสอบประสิทธิภาพก่อนจัดส่งถึงไซต์งานโดยมีปัญหาในการทดสอบการทำงานน้อยกว่ามาก แท่นทดสอบปั๊มที่ครอบคลุมสามารถตรวจสอบการไหล ส่วนหัว กำลัง และลักษณะการรองพื้นในขนาดต่างๆ ที่หลากหลาย แทนที่จะอาศัยการตรวจสอบเพียงจุดเดียว

ในด้านการผลิต หมายถึงความสามารถในการทดสอบที่ครอบคลุมเส้นผ่านศูนย์กลางของปั๊มตั้งแต่ประมาณ 32 มม. ถึง 1200 มม. กำลังมอเตอร์ตั้งแต่ 1.1 kW ถึง 1200 kW และแรงดันไฟฟ้าของแหล่งจ่ายไฟตั้งแต่ 380 V ถึง 10 kV แพลตฟอร์มที่มีช่วงดังกล่าวช่วยให้สามารถตรวจสอบปั๊มตระกูลเดียวกันในหน่วยขนย้ายขนาดเล็กและเครื่องระบายน้ำขนาดใหญ่หรือเครื่องจักรในกระบวนการผลิต โดยไม่ต้องส่งคำสั่งซื้อของลูกค้าไปยังบุคคลที่สาม

กำลังการผลิตมีความสำคัญด้วยเหตุผลเดียวกัน ฐานการผลิตสองแห่งที่มีพื้นที่รวมกันใกล้ 60,000 ตารางเมตร เวิร์กช็อปการผลิตหกแห่ง เวิร์กช็อปการประกอบสองแห่ง และเวิร์กช็อปทดสอบเฉพาะหนึ่งแห่ง พร้อมด้วยอุปกรณ์การตัดเฉือนมากกว่า 160 ชุด ช่วยให้งานปลอกและใบพัด การประกอบ และการตรวจสอบประสิทธิภาพอยู่ภายใต้หลังคาเดียวกัน งานออกแบบที่ดำเนินการโดยทีมวิจัยเทคโนโลยีของไหลของมหาวิทยาลัยจะป้อนกลับเข้าไปในรูปทรงของใบพัด ซึ่งเป็นส่วนที่กำหนดทั้งความเร็วและประสิทธิภาพในการรองพื้น

สำหรับผู้ซื้อ มูลค่าเชิงปฏิบัตินั้นเรียบง่าย ขอบันทึกการทดสอบพร้อมการส่งมอบ: การไหลที่จุดปฏิบัติหน้าที่ ส่วนหัว พลังงานที่ดูดซับ และเวลารองพื้นที่วัดบนม้านั่ง ตัวเลขสี่ตัวนี้จะบอกคุณว่าปั๊มบนรากฐานของคุณจะทำงานตามวิธีที่การคำนวณการเลือกสัญญาไว้หรือไม่

คำถามที่พบบ่อย

ปั๊ม self-priming สามารถทำงานแบบแห้งได้หรือไม่?

สั้นๆเท่านั้น. ปั๊มต้องการของเหลวในท่อเพื่อสร้างสุญญากาศที่ดึงอากาศจากท่อดูดและนำความร้อนออกจากซีลและแบริ่ง ระยะเวลาการแห้งสั้นๆ สิบถึงหกสิบวินาทีระหว่างรอบการรองพื้นปกติเป็นส่วนหนึ่งของการออกแบบ การปล่อยให้แห้งเป็นเวลาหลายนาทีในแต่ละครั้งจะทำให้เกิดความเสียหายต่อซีล แหวนสึกหรอ และแบริ่ง ดังนั้นให้พอดีระดับหรือการป้องกันเมื่อแห้งในกรณีที่การจ่ายของเหลวไม่น่าเชื่อถือ

การรองพื้นควรใช้เวลานานเท่าใด?

สำหรับน้ำใสที่อุณหภูมิ 20 องศาเซลเซียส โดยมีเคสชาร์จอย่างถูกต้อง คาดว่าจะใช้เวลา 25 ถึง 45 วินาที ที่ความสูง 2 ม., 45 ถึง 90 วินาที ที่ความสูง 4 ม. และ 90 ถึง 150 วินาที ที่ความสูง 6 ม. เส้นดูดที่ยาวขึ้นและการยกที่สูงขึ้นจะขยายตัวเลขเหล่านั้น สิ่งใดก็ตามที่เกินกว่าเวลาที่คาดไว้ประมาณสองเท่าจะชี้ไปที่อากาศเข้า ตัวกรองอุดตัน หรือประจุในท่อไม่เพียงพอ

ปั๊มจำเป็นต้องมีฟุตวาล์วหรือไม่?

หากปั๊มตั้งอยู่เหนือพื้นผิวของเหลว ฟุตวาล์วจะทำให้ท่อดูดและท่อมีน้ำท่วมระหว่างจุดหยุด ดังนั้นการสตาร์ทครั้งถัดไปจึงสั้น หากไม่มีสายดังกล่าว ท่อจะระบายกลับและการสตาร์ททุกครั้งจะกลายเป็นวงจรการสตาร์ทแบบเต็ม ฟุตวาล์วต้องอยู่ในตำแหน่งที่ถูกต้อง เบาะนั่งที่ชำรุดจะทำให้ท่อปิดกลายเป็นท่อรั่ว และปั๊มจะทำงานเหมือนกับไม่มีวาล์วเท้าเลย

ทำไมปั๊มถึงสูญเสียนายกหลังจากทำงานตามปกติเป็นเวลาหลายชั่วโมง?

สาเหตุสองประการครอบคลุมกรณีส่วนใหญ่ กระแสน้ำวนที่เกิดขึ้นที่ช่องดูดจะดึงอากาศลงมาจากพื้นผิวเมื่อระดับบ่อลดลง และข้อต่อที่ยึดไว้ภายใต้สภาวะคงที่สามารถเปิดออกได้เล็กน้อยภายใต้สุญญากาศที่ทำงานอยู่ เพิ่มการจมน้ำหรือติดตั้งแผ่นกั้น จากนั้นตรวจสอบข้อต่อการดูดในขณะที่ปั๊มกำลังทำงาน

ฉันสามารถควบคุมการไหลด้วยวาล์วดูดได้หรือไม่

ไม่ การควบคุมด้านดูดจะลดแรงกดที่ส่วนยื่นของใบพัด และดันปั๊มไปทางโพรงอากาศ ซึ่งจะแสดงเป็นเสียงรบกวน การสั่นสะเทือน และการสึกหรออย่างรวดเร็วของใบพัดและโครง ควบคุมการไหลด้วยวาล์วระบายด้วยไดรฟ์ความถี่แบบแปรผัน หรือโดยการตัดใบพัดในขั้นตอนการเลือก

อะไรคือความแตกต่างระหว่างปั๊ม self-priming แบบซีลไร้ซีลและแบบแมคคานิคซีล?

ปั๊มซีลเชิงกลมีซีลแบบหมุนที่เพลาผ่านท่อ จะทำงานได้ดีเมื่อของเหลวสะอาด มีการล้างซีลอย่างเหมาะสม และหลีกเลี่ยงการทำงานแบบแห้ง การออกแบบที่ไร้ผนึกช่วยขจัดการซึมผ่านนั้นโดยสิ้นเชิง ซึ่งกำจัดการผนึกที่เป็นเส้นทางอากาศ และลดความไวต่อช่วงเวลาแห้งอันสั้น โครงสร้างแบบไร้ซีลเป็นเรื่องปกติที่ปั๊มจะยกขึ้นจากบ่อและสตาร์ทโดยอัตโนมัติ

ปั๊ม self-priming สามารถยกน้ำได้สูงแค่ไหน?

ตามทฤษฎีแล้ว ความดันบรรยากาศรองรับน้ำได้ประมาณ 10.3 เมตรที่ระดับน้ำทะเล ในทางปฏิบัติ การสูญเสียแรงเสียดทาน ความดันไอของเหลว และหัวดูดสุทธิบวกที่ต้องการจะลดค่านี้ลงเหลือประมาณ 6 ถึง 7 เมตรสำหรับน้ำเย็นใส และน้อยกว่าสำหรับของเหลวร้อนหรือระเหยง่าย รุ่นระบบรองพื้นในตัวทางอุตสาหกรรมส่วนใหญ่มีระดับระหว่าง 4 ถึง 6 ม. และการอยู่ภายในระยะดังกล่าวช่วยให้การรองพื้นรวดเร็วและเชื่อถือได้
